Alapozás

A talajmechanikai vizsgálat során 5m mélységig mintát vettünk, amelyet geotechnikai mérnök vizsgált meg. A statikus tervező ezen jelentés alapján készítette el az alapozási terveket.

Alapozás

Az épület 28 darab 2m mély beton alaptesten nyugszik, amelyeket vasbeton talpgerendák merevítenek és kötnek össze.
A talajmechanikai jelentés és a statikai alapozási terv is megtekinthető igény esetén.

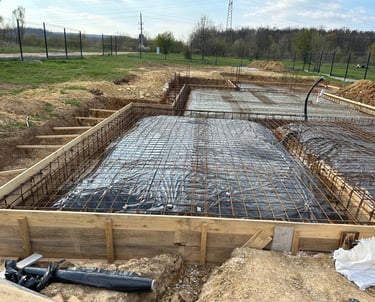

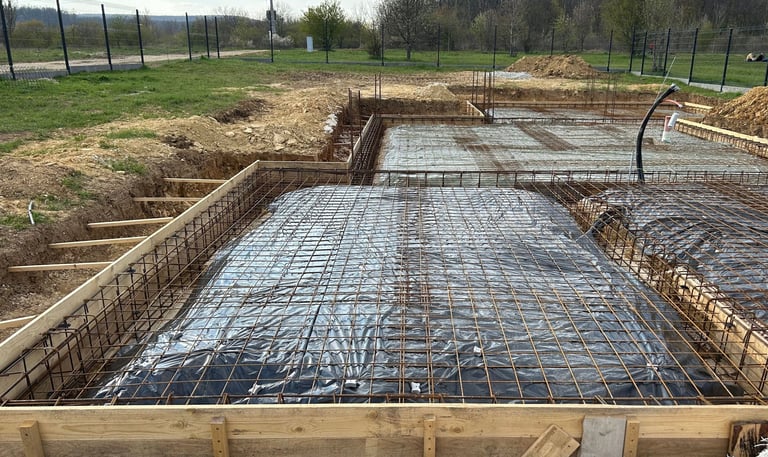

Betonvasak és zsaluzat elhelyezése

Vasbeton szerkezetek építésénél van néhány fontos szabály: toldási hosszak, sarok vasak, betontakarás, távtartók. Nálunk minden betonozás előtt a statikus tervező és az FMV személyesen ellenőrizte a vasalást, illetve részletes fotódokumentáció készült, mielőtt eltakarásra került a szerkezet.

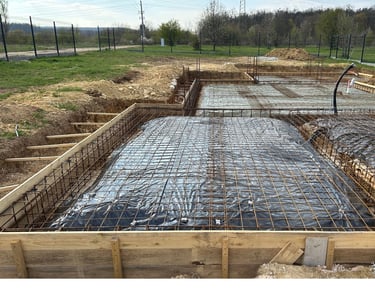

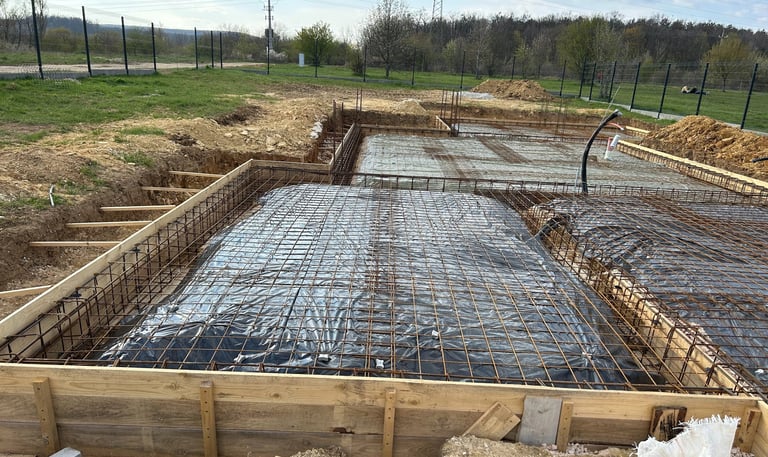

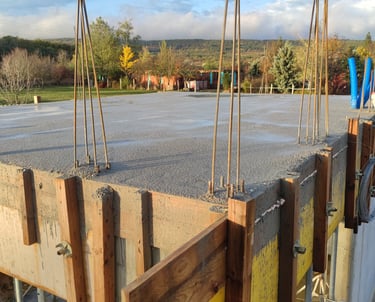

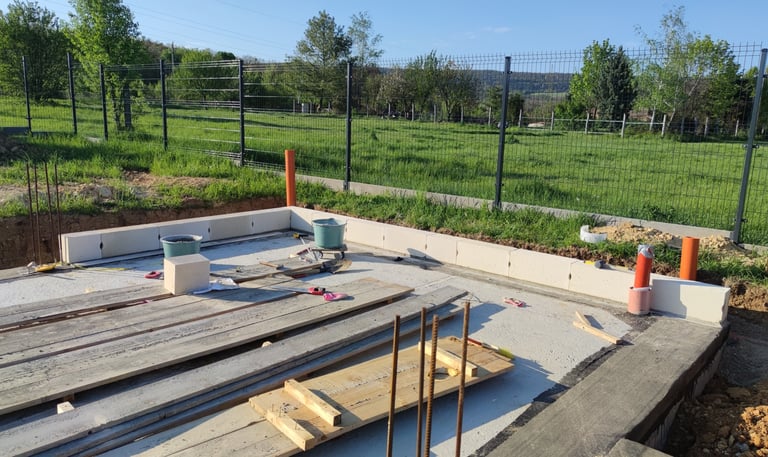

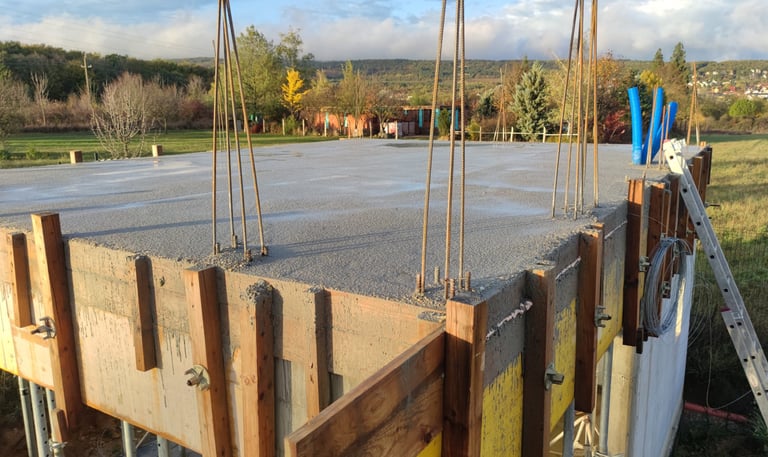

Szerelőbeton és talpgerendák

Ez a betonozás 42m³ of C25/30 betont igényelt. Egy folyamatban öntöttük a talpgerendákat és a szerelőbetont, hogy semmiképp se váljon el, vagy repedjen meg. A 16mm-es oszlopvasak L-alakban be vannak kötve a talpgerendába, ahogy a statikai terv előírta.

A falak építése

A házban minden falat Silka téglából építettünk. Ezzel a környezetbarát falazóanyaggal szétválasztjuk a teherhordó és hőszigetelő funkciót, így egy kiemelkedő hanggátlású, hőtároló tömegű és erős teherhordó falazat készül.

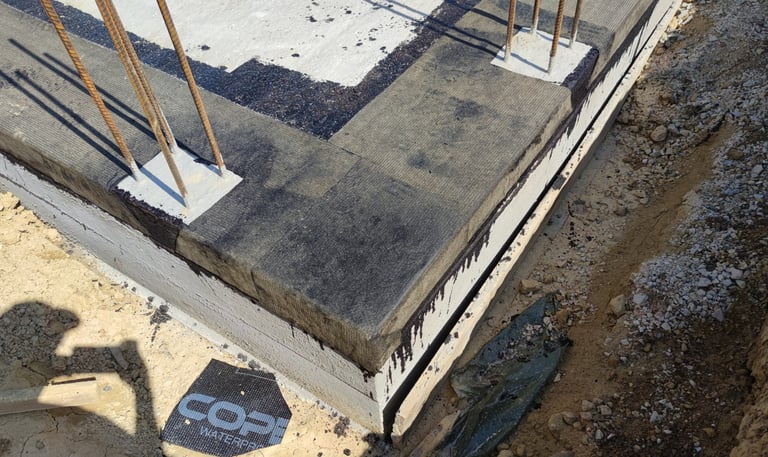

Fal alatti vízszigetelés

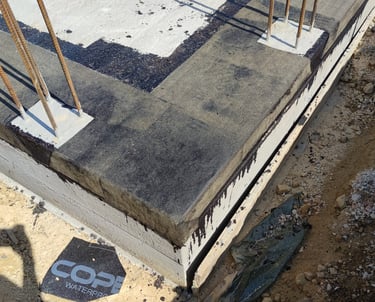

A fal alatti vízszigetelés minősége kulcsfontosságú, mert később csak nehezen, vagy rendkívül költségesen javítható, miközben súlyos szerkezeti és nedvességi károkat okozhat. Mi Copernit 4mm APP modifikált bitumenes lemezt használtunk a falak alá, a beton oszlopok alatt pedig Ceresit CR90 kristályosodó vízszigetelést.

Lábazati hőhídmegszakítás

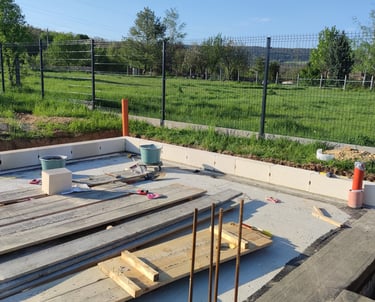

Az első téglasorba Ytong Start lábazati hőhídmegszakító elemet építettünk be. (Még a földszinti válaszfalak alatt is.) 25cm magasságban készült, nagy teherbírású MM5 habarcsba ágyazva, milliméter pontosan, forgólézerrel szintezve.

A fal többi sora már Silka mészhomok téglából készült, a saját rendszeréhez tartozó vékonyágyazatú ragasztóhabarcsba ágyazva.
A földszinten minden nagy nyílás két oldalán vasbeton oszlop merevíti a szerkezetet, összesen 8db.

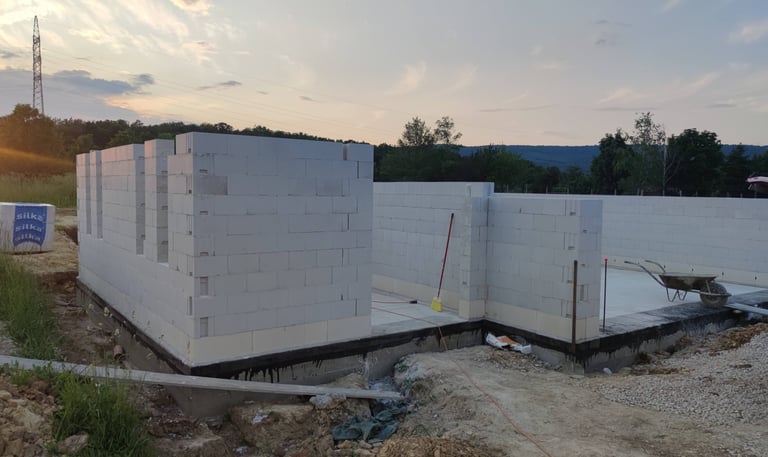

Földszinti falak építése

Betonfödém

A 25cm vastag vasbeton födém hőtároló tömeget ad, és elrejti az összes elektromos, légtechnikai és mennyezethűtő-fűtő csöveket.

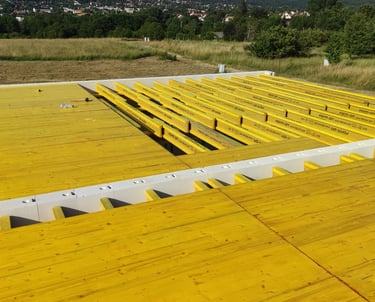

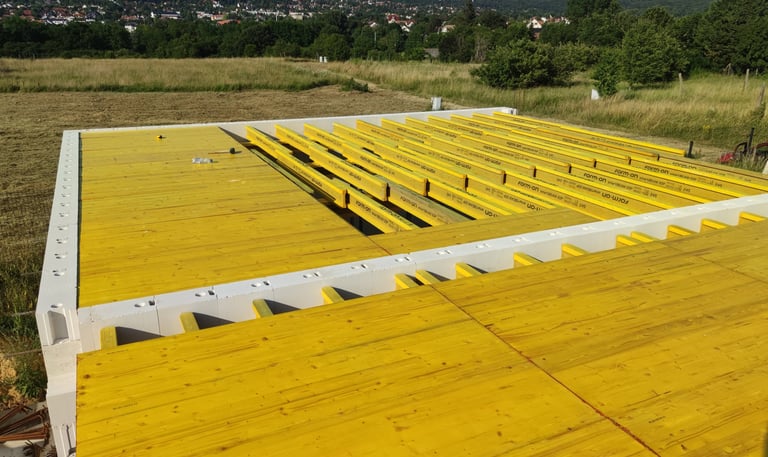

Födémzsalu

Új zsalutáblákat használtunk, így akár látszóbetonnak is alkalmas a kapott mennyezeti felület.

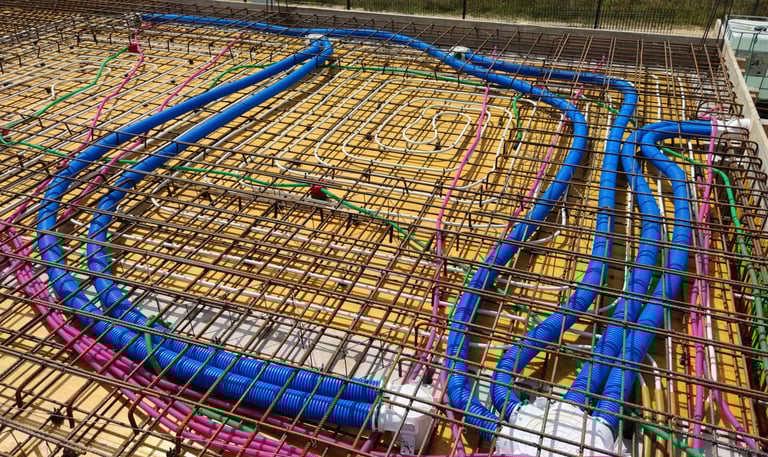

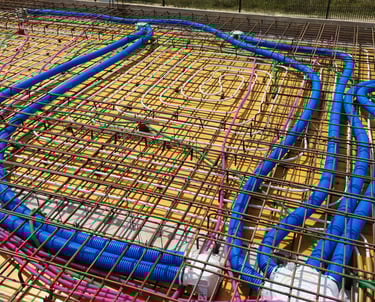

Betonozás előtti állapot

A terv szerinti vasalat elhelyezése után a gépészeti és elektromos csövek, fogadódobozok, lámpadobozok is elhelyezésre kerültek
A vastagabb kék csövek a szellőztető rendszer elszívó és befújó csövei, a fehér a mennyezet hűtés/fűtés, a kék és rózsaszín pedig elektromos védőcsövek a világításnak és az árnyékolóknak.

Az elkészült betonfödém

A két szélső épülettömegnek különálló betonfödémje van, amelyeket két masszív vasbeton áthidaló köt össze - illetve tartja a középső rész tetőszerkezetét.

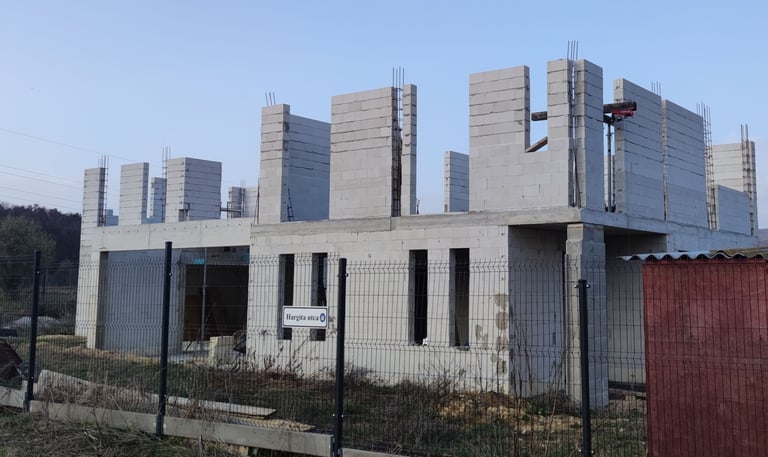

Az emelet építése

Az emeleti falakat is Silka téglából építettük, hogy a lehető legjobb hőtároló tömege és kiemelkedő hangszigetelése legyen az épületnek.

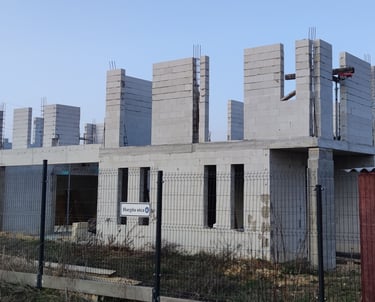

Emeleti falak és pillérek

Az emeleten 19 db vasbeton oszlop merevíti a szerkezetet, amely így megfelel az EU EN1998-1 "Földrengésálló tervezés" szabványnak.

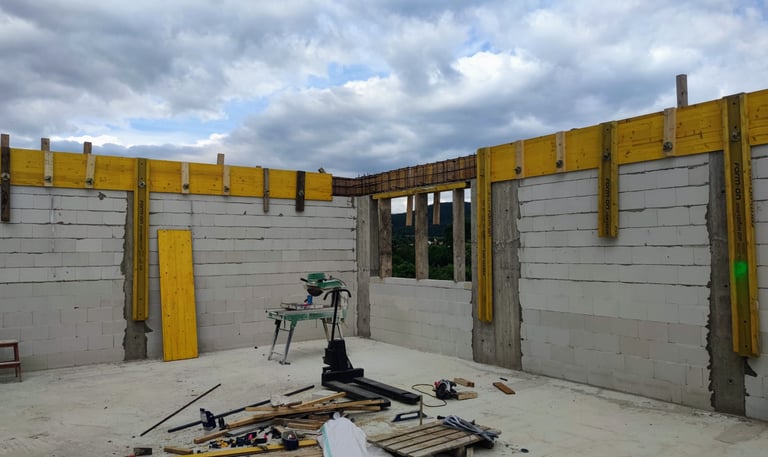

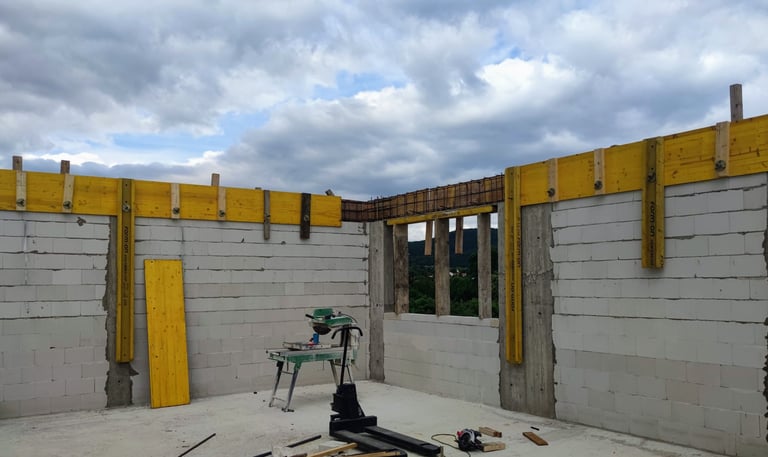

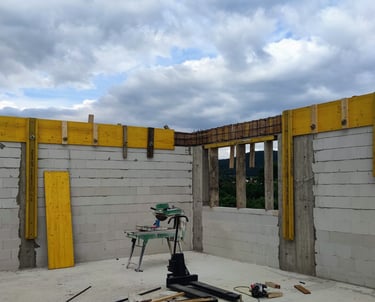

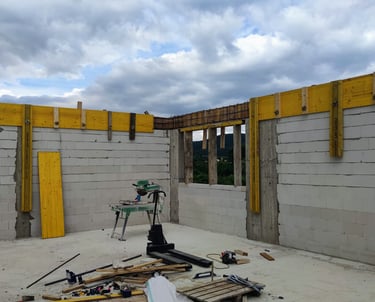

Falak készen, koszorú zsaluzás folyamatban

Az emeleti falak tetején a vasbeton koszorú 40cm magasságú. A tervezett emeleti belmagasság 285cm

Fa tartószerkezetek

Az épületben látványos faszerkezeti megoldásokat használtunk: ragasztott fatartók és rácsos tartó.

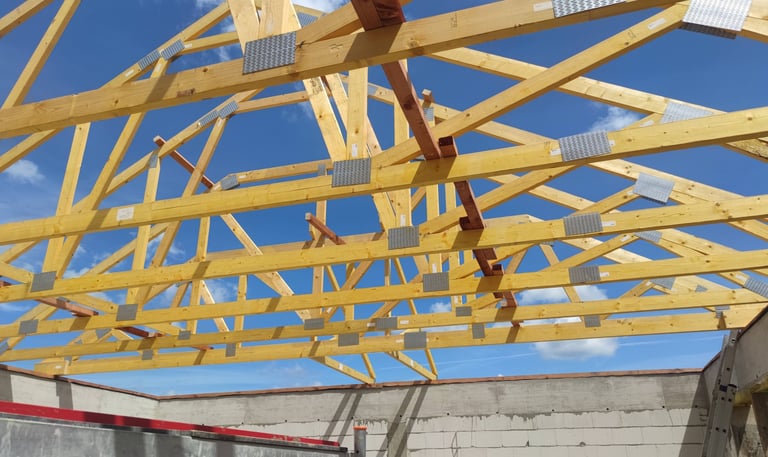

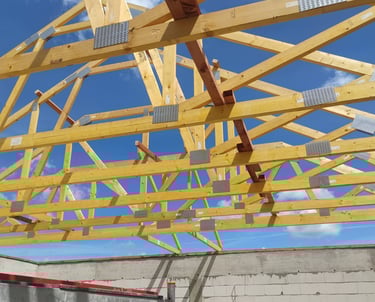

Tetőszerkezet

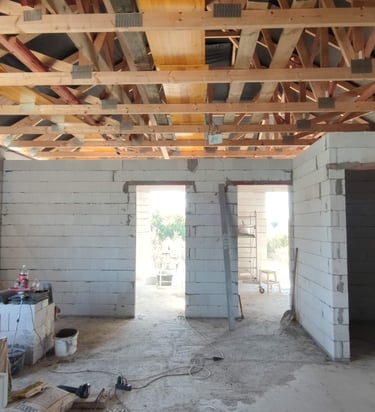

A tető faszerkezete rácsos tartóból készült. Ez a megoldás kevesebb faanyag felhasználásával erősebb szerkezetet valósít meg, mint a hagyományos magastető ácsolat. A szerkezet önhordó, így nem fejt ki oldalirányú erőket a falakra.
Pakolható padlástér is készül a használható belmagasságú részen, illetve napelem is szerelhető majd rá.

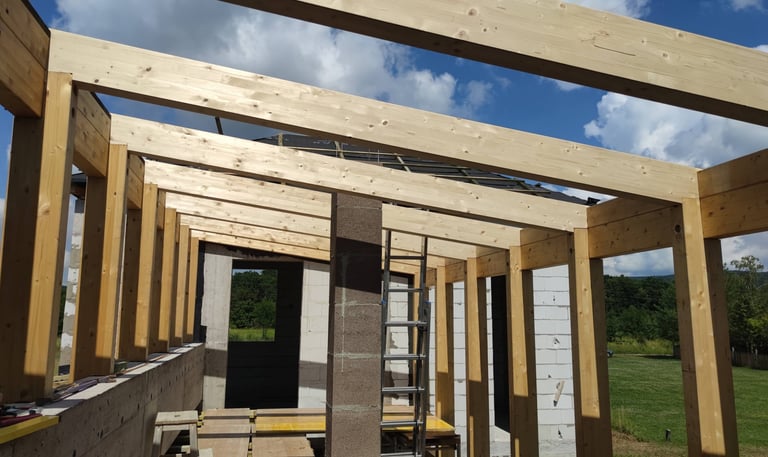

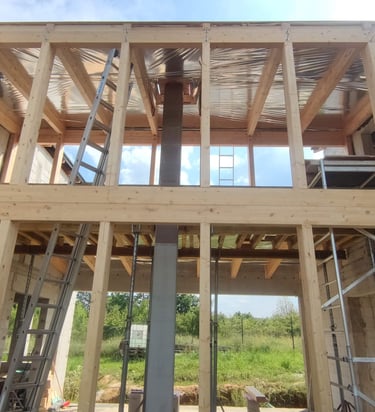

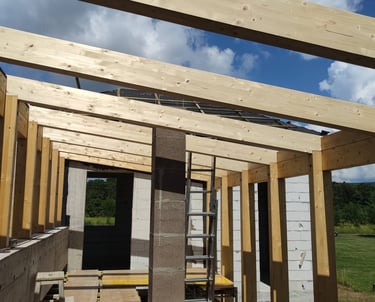

Függőfolyosó

A két épületszárny közötti átjáró tetőszerkezetét egy 7.4m széles vasbeton áthidaló tartja, a szarufák és fa oszlopok pedig mind ragasztott fatartóból készültek.
Ez a folyosó mindkét irányból ablakokkal körülvett és panorámás kilátást nyújt az Erzsébet kilátóra, illetve a budakeszi mamutfenyőkre.

Nappali

Az épület központi eleme az 50 négyzetméteres nappali, amely északi és déli oldalról is üvegfelületekkel határolt. A déli oldalon egy 7 méteres tolóajtó, az északi oldalon pedig a két emelet magas fix üvegfal világítja be a teret, látszó faszerkezetettel.

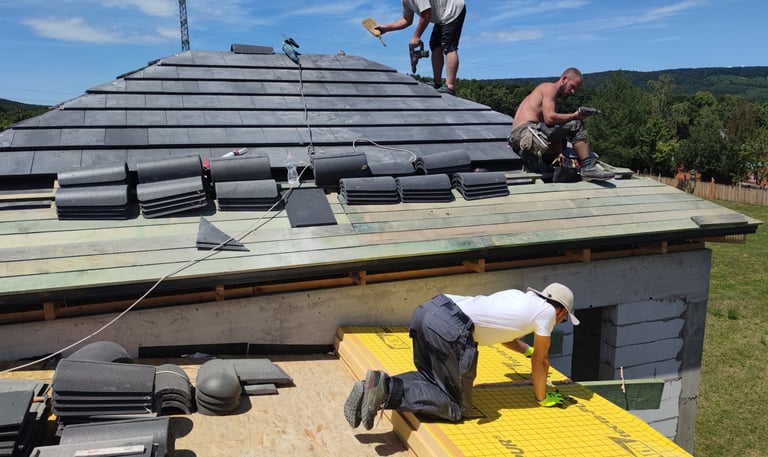

Tetőfedés

Olyan tetőfedési módot választottunk, amely generációkon át működik és óvja az épületet, ugyanakkor kivételes hőszigetelést boizitosít.

Két fajta tetőfedés

Az épület középső részén atracit színű bádog fedést használtunk, 20cm Bachl tecta PUR szigeteléssel.

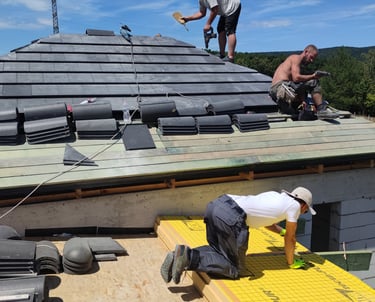

A két épületszárny tetőfedése modern, sík profilú antracit betoncserép, tetősíkba rejtett eresszel. Ezeken a részeken 30cm tűzálló cellulóz hőszigetelést alkalmazunk.

Kémény

A nappali közepén egy hőszigetelt, kerámiabetétes kéményt építettünk, égési levegő utánpótlással. Ide igény szerint cserépkályha vagy látványkandalló is készülhet.

A szerkezetépítés befejezése

Az utolsó simítások, mielőtt a nyílászárók beszerelése és a gépészeti munkák elkezdődnek.

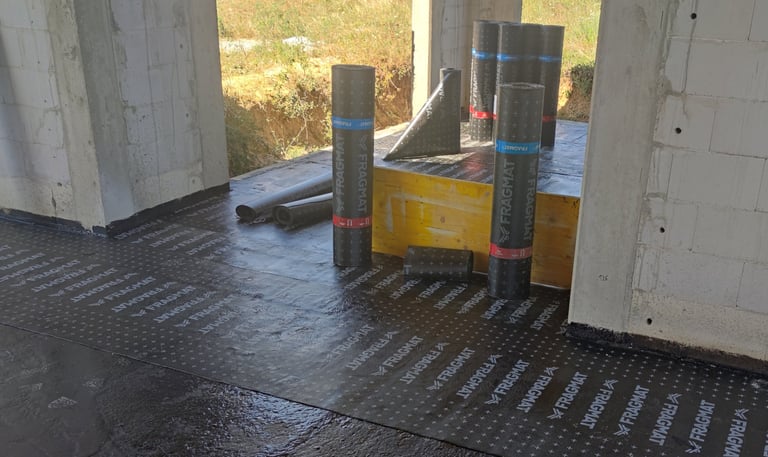

Földszinti padló vízszigetelése

A talajpára elleni szigeteléshez magas minőségű, SBS modifikált bitumenes lemezt használtunk a teljes padlón, illetve a falak külső oldalán is 1m magasságig, kétszeri kellősítéssel.

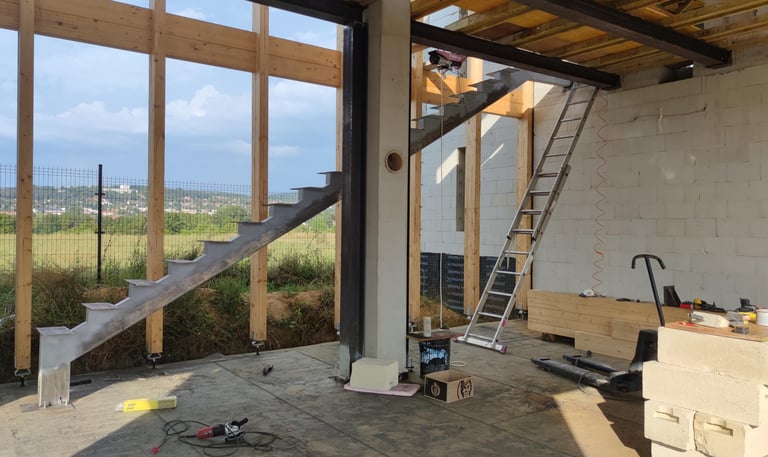

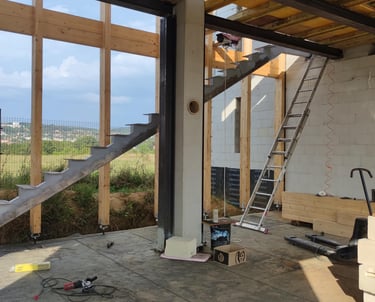

Fém szerkezeti elemek

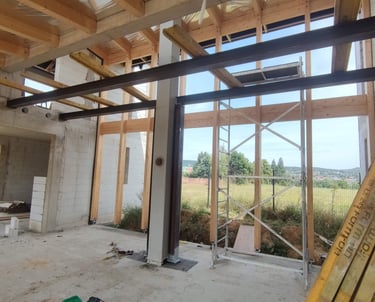

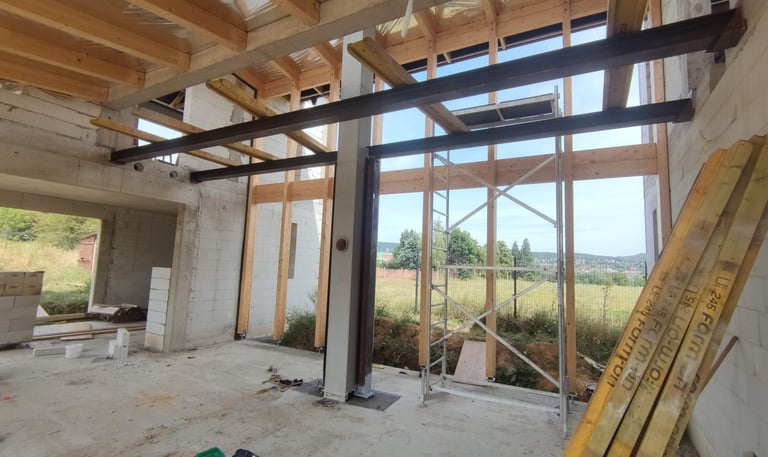

A függőfolyosót tartó acélgerendák HEA160 S355J2 minőségűek, a fém lépcső gerince pedig 200x100x8mm acél zártszelvény.

Válaszfalak

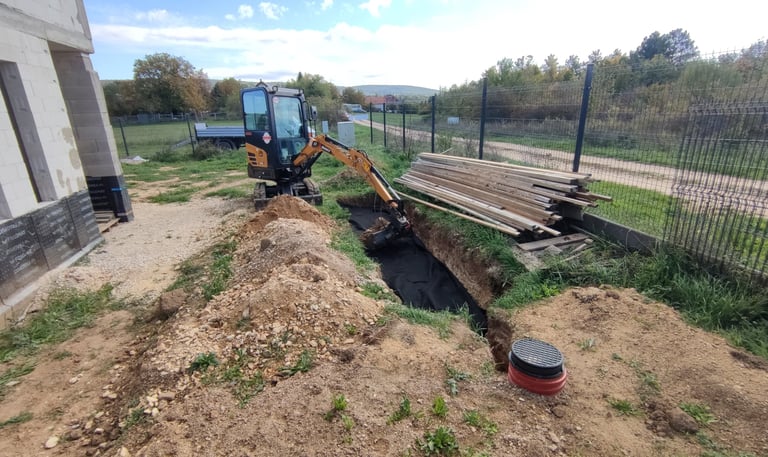

Esővíz elvezetés és szikkasztás

A válaszfalak esetében is kizárólag Silka téglát használtunk, hiszen pont a szobák között igazán fontos a jó zajszigetelés. Minden második sorban acélszalag merevíti a falakat. A falcsatlakozásokat pedig betonvasakkal erősítettük meg.

Az esővizet föld alatti csövekben két különálló üreges műanyag szikkasztóba vezettük el, amelyeket 10m³ kavics vesz körbe.
